9.1.1什么是側向抽芯機構

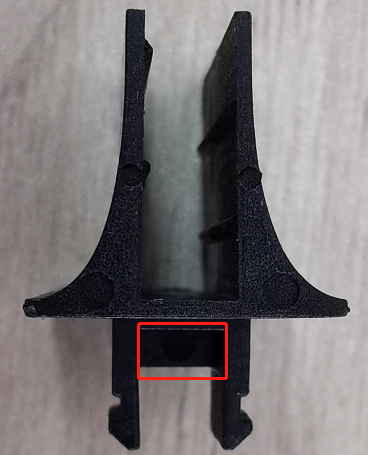

注塑機上只有一個開模方向，因此注塑塑料模具也只有一個開模方向。但很多模塑件因?yàn)閭?cè)壁帶有通孔、凹槽或凸臺，模具上需要有多個抽芯方向，這些側面抽芯必須在塑件脫模之前完成抽芯。注塑模具中這種與開模方向不--致的抽芯機構稱為側向分型與抽芯機構。
側向分型與抽芯機構的基本原理是將模具開、合的垂直運動，轉變?yōu)閭?cè)向運動，從而將塑件的側向凹凸結構中的模具成型零件，在塑件被推出之前脫離開，讓塑件能夠順利脫模。實現將垂直運動轉變?yōu)閭?cè)向運動的機構主要有斜導柱、彎銷、斜向T形槽、T形塊和液壓油缸等。
側向分型與抽芯機構使模具結構變得更為復雜，增加了模具加工的制作成本。一般來說，模具每增加一個側向抽芯機構，其成本約增加30%。同時，有側向抽芯機構的模具，在生產過程中發生故障的概率也越高。因此，塑件在設計時應盡量避免側向凹凸結構。
